ATELIERS AFNOG: Pratique en F2

Mots de passe

Mot de passe root	afnog06
utilisateur non-root	compte f2 mot de passe afnog
Login cisco mot de passe	afnog
mot de passe enable Cisco	afnog06
OSPF MD5 auth key	afnog06
SNMP read community	afnog06

S'il vous plait, ne changez pas ces mots de passes. Si vous ne respectez pas ces recommandations vous risquez de retrouver vos machines completement reinitialisées :-)

DNS

Nom de domaine utilisé f2.ws.afnog.org

Plan d'adressage IP: 196.200.221.0/24

Table 1	196.200.221.192/29
Table 2	196.200.221.200/29
Table 3	196.200.221.208/29
Table 4	196.200.221.216/29
Table 5	196.200.221.224/29
Table 6	196.200.221.232/29
Interface Loopback sur les routeurs	196.200.221.240/28 Table x: 196.200.221.24x/32
Réseau backbone	196.200.221.64/26
Liaison point a point	196.200.221.128/26

Reserves : 196.200.221.0/26 Convention de numerotation IP

Le routeur a généralement la plus haute adresse haute disponible dans un bloc.

Par example, dans le reseau 196.200.221.64/26, Le gateway sera 196.200.221.125

Shemas des TP

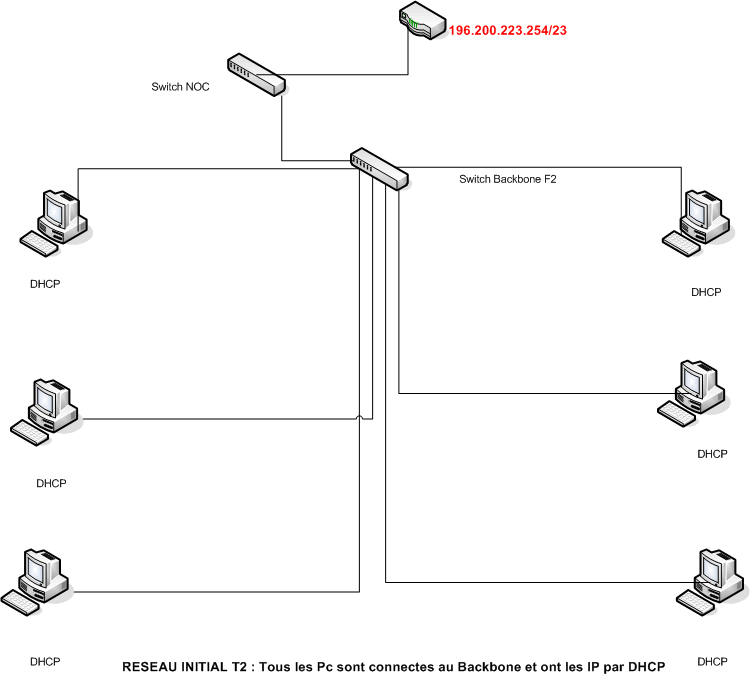

Schema de depart - visio - gif - png

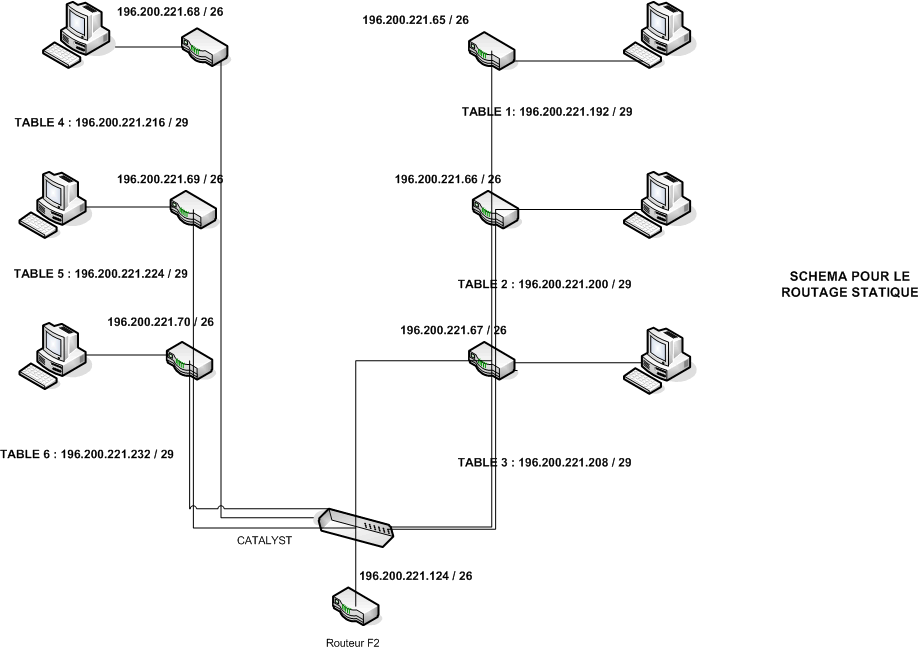

Schema routage statique - visio - gif - png

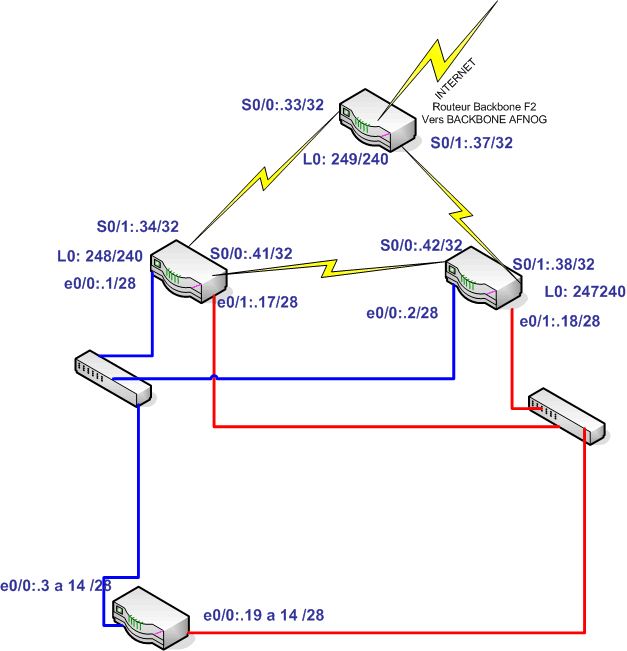

Shema redondance - visio - gif - png

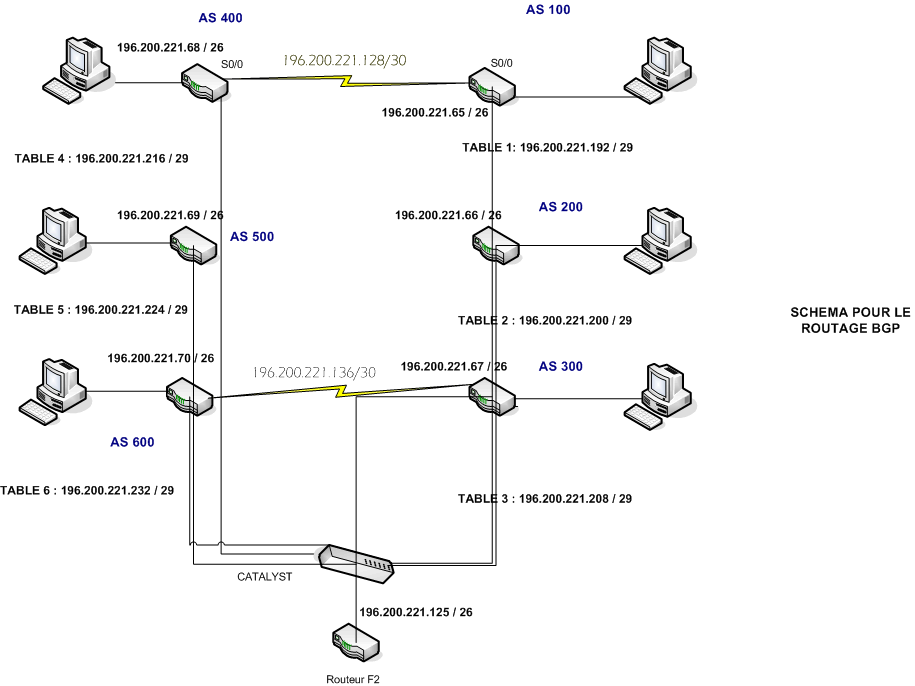

Schema BGP - visio - gif - png

Configuration du Backbone F2 TXT

Last updated 2006-05-12 by RH
