ATELIERS AFNOG 2008: Pratique en SI-F - Adressage IPV4/IPV6
Mots de passe
-----------------
Sur les machines
Mot de passe root: afnog2008
utilisateur non-root: sif
mot de passe: afnog
Sur les routeurs
Login : sif
Mot de passe : afnog2008
Mot de passe enable : afnog2008
Mot de passe enable: cisco2008
OSPF MD5 auth key : afnog08
SNMP read community: sifafnog2008
S'il vous plait, ne changez pas ces mots de passes. Si vous ne respectez pas ces recommandations
vous risquez de retrouver vos machines complètement réinitialisées :-)
DNS
Nom de domaine utilisé: ws.afnog.org
Plan d'adressage IP: 196.200.221.0/24
2001:4348:221::/48
RESERVES 196.200.221.0/26
Réseau backbone SI-F
----------------------------------------------------------------------------------
196.200.221.64/26
2001:4348:221::/64 (ce bloc vient du bloc 2001:4348:221::/56)
table 1 196.200.221.65/26
2001:4348:221::65/64
table 2 196.200.221.66/26
2001:4348:221::66/64
table 3 196.200.221.67/26
2001:4348:221::67/64
table 4 196.200.221.68/26
2001:4348:221::68/64
table 5 196.200.221.69/26
2001:4348:221::69/64
table 6 196.200.221.70/26
2001:4348:221::70/64
table 7 196.200.221.71/26
2001:4348:221::71/64
table 8 196.200.221.72/26
2001:4348:221::72/64
table 9 196.200.221.73/26
2001:4348:221::73/64
table 10 196.200.221.74/26
2001:4348:221::74/64
routeur par défaut 196.200.221.126/26
2001:4348:221::126/64
Liaison point a point
----------------------------------------------------------------------------------
196.200.221.128/27
2001:4348:221:200::/56)
table 1&2 196.200.221.128/30
2001:4348:221:280::/64
table 3&4 196.200.221.132/30
2001:4348:221:284::/64
table 5&6 196.200.221.136/30
2001:4348:221:288::/64
table 7&8 196.200.221.140/30
2001:4348:221:28C::/64
table 9&10 196.200.221.144/30
2001:4348:221:290::/64
Réserves
196.200.221.148/30
196.200.221.152/30
196.200.221.156/30
Loopback des routeurs
----------------------------------------------------------------------------------
196.200.221.160/28
2001:4348:221:100::/56
Nous prenons le bloc 2001:4348:221:100::/64 pour nos adresses loopback
table1 196.200.221.161/255.255.255.255
2001:4348:221:100::161/128
table2 196.200.221.162/255.255.255.255
2001:4348:221:100::162/128
table3 196.200.221.163/255.255.255.255
2001:4348:221:100::163/128
table4 196.200.221.164/255.255.255.255
2001:4348:221:100::164/128
table5 196.200.221.165/255.255.255.255
2001:4348:221:100::165/128
table6 196.200.221.166/255.255.255.255
2001:4348:221:100::166/128
table7 196.200.221.167/255.255.255.255
2001:4348:221:100::167/128
table8 196.200.221.168/255.255.255.255
2001:4348:221:100::168/128
table9 196.200.221.169/255.255.255.255
2001:4348:221:100::169/128
table10 196.200.221.170/255.255.255.255
2001:4348:221:100::170/128
Blocs d'adresses par tables
----------------------------------------------------------------------------------
Table 1 196.200.221.176/29
2001:4348:221:6500::/56
Table 2 196.200.221.184/29
2001:4348:221:6600::/56
Table 3 196.200.221.192/29
2001:4348:221:6700::/56
Table 4 196.200.221.200/29
2001:4348:221:6800::/56
Table 5 196.200.221.208/29
2001:4348:221:6900::/56
Table 6 196.200.221.216/29
2001:4348:221:7000::/56
Table 7 196.200.221.224/29
2001:4348:221:7100::/56
Table 8 196.200.221.232/29
2001:4348:221:7200::/56
Table 9 196.200.221.240/29
2001:4348:221:7300::/56
Table 10 196.200.221.248/29
2001:4348:221:7400::/56
SCHEMA

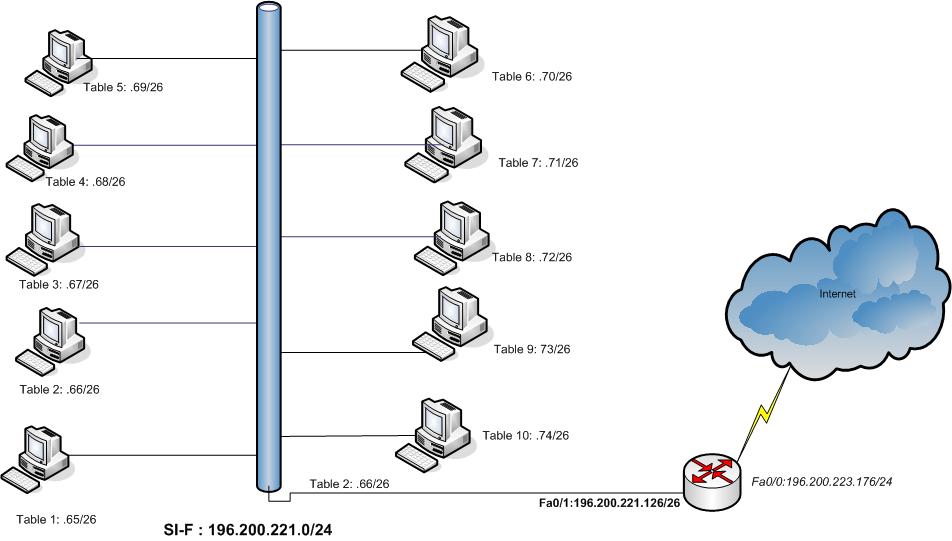

Schema de depart

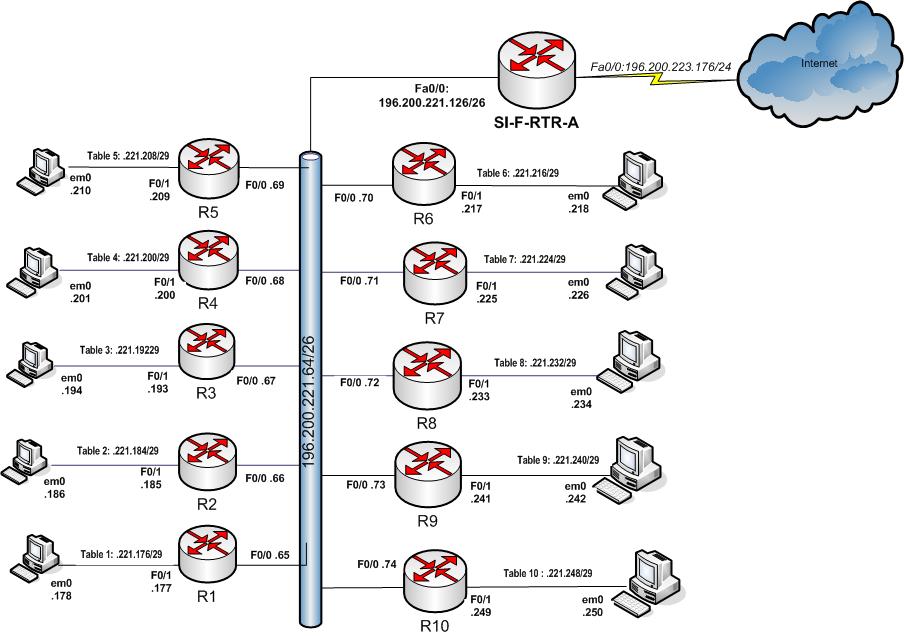

Routage statique `

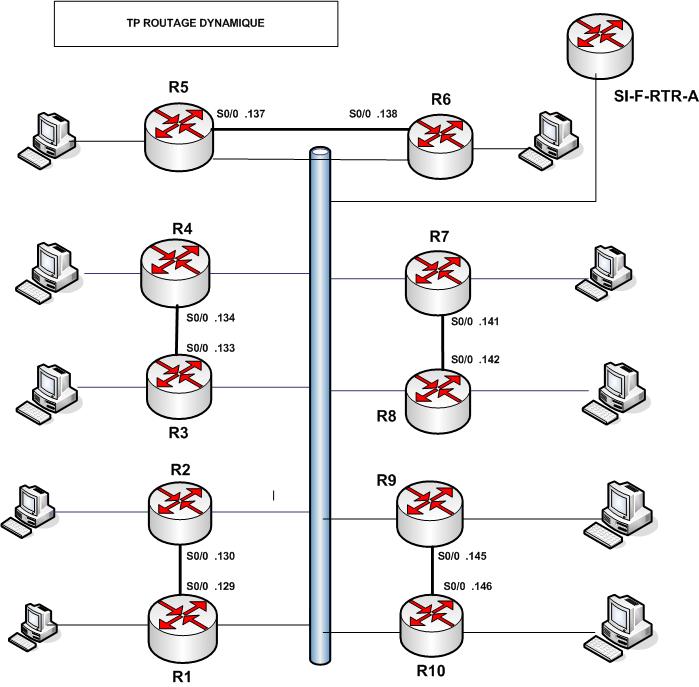

Routage dynamiue
IPV6 statique

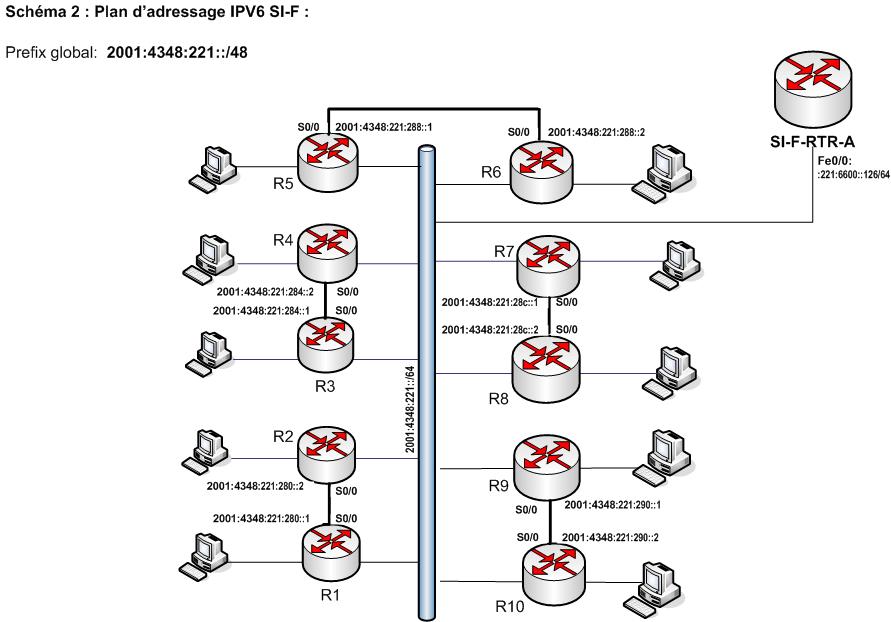

IPv6 Dynamique

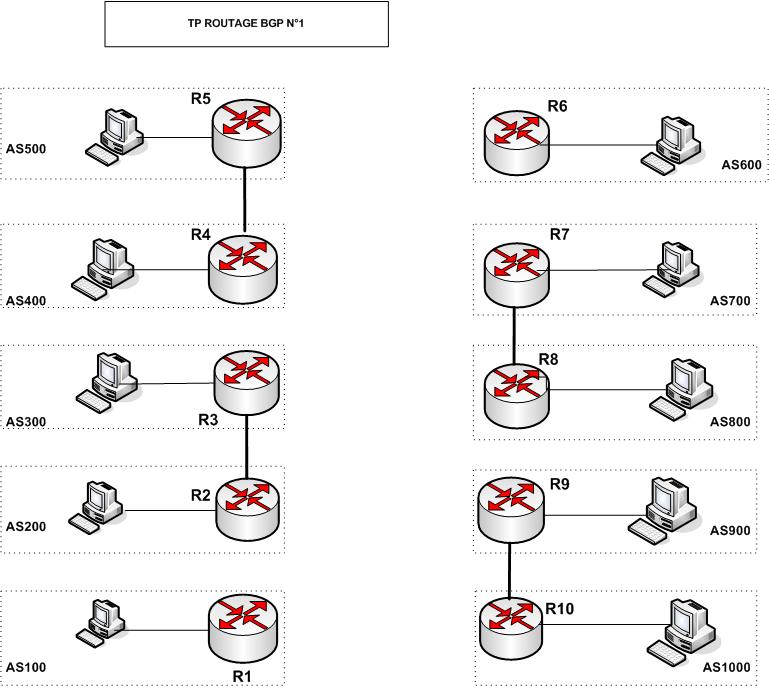

BGP Schema 1

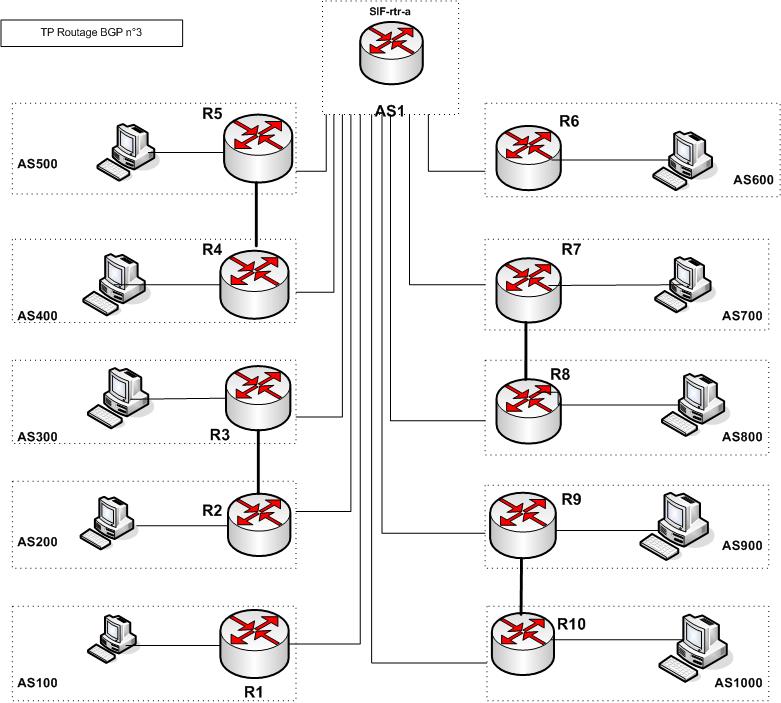

BGP Schema 2
